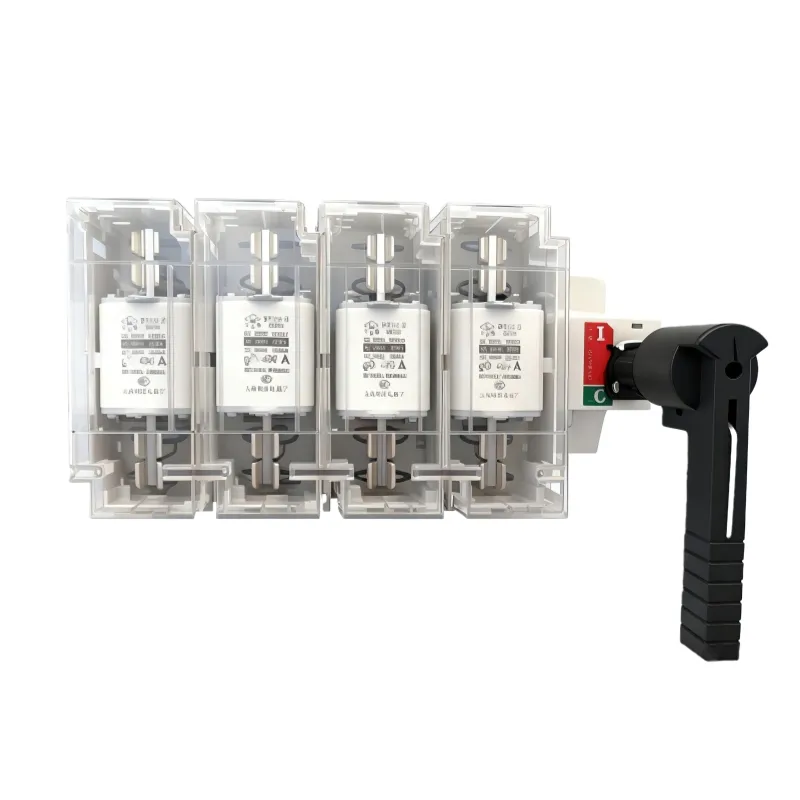

ฟิวส์สวิตช์ตัดการเชื่อมต่อ

การถอดสวิตช์ฟิวส์เหมาะสำหรับ AC 50Hz, แรงดันไฟฟ้าสูงสุด 660V และแรงดันไฟฟ้า DC สูงถึง 440V เป็นส่วนประกอบ-การจ่ายพลังงานแรงดันต่ำที่รวมฟังก์ชันการแยก การสวิตชิ่ง และ-การลัดวงจร ฟิวส์ถูกติดตั้งในตำแหน่งแขนมีดของหน้าสัมผัสเคลื่อนที่ของสวิตช์ตัดการเชื่อมต่อ หรือมีการติดตั้งสวิตช์ตัดการเชื่อมต่อและฟิวส์ที่เชื่อมต่อแบบอนุกรมร่วมกัน ฟิวส์จะขัดขวางกระแสไฟฟ้าลัดวงจร- ดังนั้นจึงให้ความสามารถในการตัดวงจรลัดวงจร-

• GRGLR-400/4F
• GR: รหัสบริษัท
• GLR: การเชื่อมต่อแบบหลอมละลาย
• 400: จัดอันดับปัจจุบัน
• วลี 4: 4
• F: การทำงานด้านหน้า

ชุดตัดการเชื่อมต่อสวิตช์ฟิวส์มีโครงสร้างแบบโมดูลาร์ซึ่งมีเปลือกเรซินโพลีเอสเตอร์ไม่อิ่มตัวเสริมใยแก้ว ที่เก็บพลังงานในสปริง และกลไกการเร่งความเร็วการส่งผ่านเฟืองดอกจอกเพื่อการเชื่อมต่อและการตัดการเชื่อมต่อที่รวดเร็ว ส่วนประกอบฟิวส์เชื่อมต่อแบบอนุกรมในโครงสร้างหน้าสัมผัสสี่-จุดแตกหักหลาย- ซึ่งจะกำหนดตำแหน่งขีดจำกัดของสถานะเปิด/ปิดโดยอัตโนมัติ และแสดงสถานะจุดสัมผัสที่ชัดเจน

การทำงานด้านตรง: มีการติดตั้งที่จับที่ด้านขวาของสวิตช์

การทำงานด้านหน้าโดยตรง: มีการติดตั้งที่จับที่ด้านหน้าของสวิตช์

การทำงานด้านนอก: ติดตั้งที่จับทางด้านขวาด้านนอกตู้กระจายสินค้า

การทำงานด้านหน้าภายนอก: มีการติดตั้งที่จับที่ด้านหน้าด้านนอกประตูตู้กระจายสินค้า

1. การตรวจสายตา

ตรวจสอบปลอกเพื่อหารอยแตกและรอยไหม้ ตรวจสอบให้แน่ใจว่าฝาครอบโปร่งใสปราศจากฝุ่นและการควบแน่น

เครื่องหมาย "เปิด (O) - ปิด (I)" บนที่จับสำหรับการปฏิบัติงานควรมีความชัดเจน โดยไม่หลุดหรือเปลี่ยนสี

2. การตรวจสอบการเชื่อมต่อไฟฟ้า

ใช้เทอร์โมมิเตอร์อินฟราเรดเพื่อตรวจสอบอุณหภูมิของขั้วสายไฟ ในระหว่างการทำงานปกติ อุณหภูมิควรน้อยกว่าหรือเท่ากับอุณหภูมิโดยรอบ + 40 องศา โดยไม่มีความร้อนสูงเกินไป (การเปลี่ยนสีที่ขั้วต่อ การเสื่อมสภาพของฉนวน)

เขย่าบัสบาร์/สายเคเบิลทองแดงด้วยตนเองและเบาๆ เพื่อยืนยันว่าแน่นหนา (หากมีเสียงรบกวนผิดปกติ ให้ขันให้แน่นอีกครั้ง)

3. หน้าสัมผัสและฟิวส์

หลังจากตัดการเชื่อมต่อไฟฟ้าเป็นประจำทุกปี ให้ตรวจสอบพื้นผิวสัมผัส: หากมีการไหม้เล็กน้อย ให้เรียบด้วยกระดาษทรายละเอียด หากหน้าสัมผัสมีรอยเชื่อมหรือผิดรูป ให้เปลี่ยนตัวสวิตช์

หากฟิวส์ขาด ให้เปลี่ยนฟิวส์เป็นรุ่นเดียวกัน (NT2)

กลไกการทำงาน

ทาสารหล่อลื่นเล็กน้อย (เช่น จาระบีซิลิโคน) บนเพลาหมุนของด้ามจับทุก ๆ หกเดือนเพื่อให้การทำงานราบรื่น ตรวจสอบฟังก์ชันการประสาน: หลังจากปิดสวิตช์แล้ว ให้ลองเปิดประตูตู้ ยืนยันว่าไม่สามารถเปิดได้ เมื่อประตูตู้เปิดอยู่จะไม่สามารถปิดสวิตช์ได้

ในระบบจำหน่ายไฟฟ้าแรงดันต่ำ- หน้าที่หลักของตัวตัดการเชื่อมต่อคือเพื่อความปลอดภัยในการตรวจสอบและบำรุงรักษา

1. เส้นขาเข้าที่กล่องกระจายสินค้าและแผง

2. สายขาเข้าที่วงจรหลักของศูนย์ควบคุมมอเตอร์

3. ตัวป้อนที่นำออกจากตู้จ่ายแรงดันต่ำ-ในสถานีย่อย เมื่อใช้ฟิวส์เป็นอุปกรณ์ป้องกันไฟฟ้า ควรติดตั้งสวิตช์ตัวตัดการเชื่อมต่อ-กลุ่มฟิวส์

4. ศูนย์ข้อมูลและสถานที่ที่คล้ายกัน

5. ข้อกำหนดการแยกสำหรับสถานที่พิเศษ

ข้อกำหนดการแยกสำหรับอุปกรณ์จ่ายไฟโซลาร์เซลล์แสงอาทิตย์
