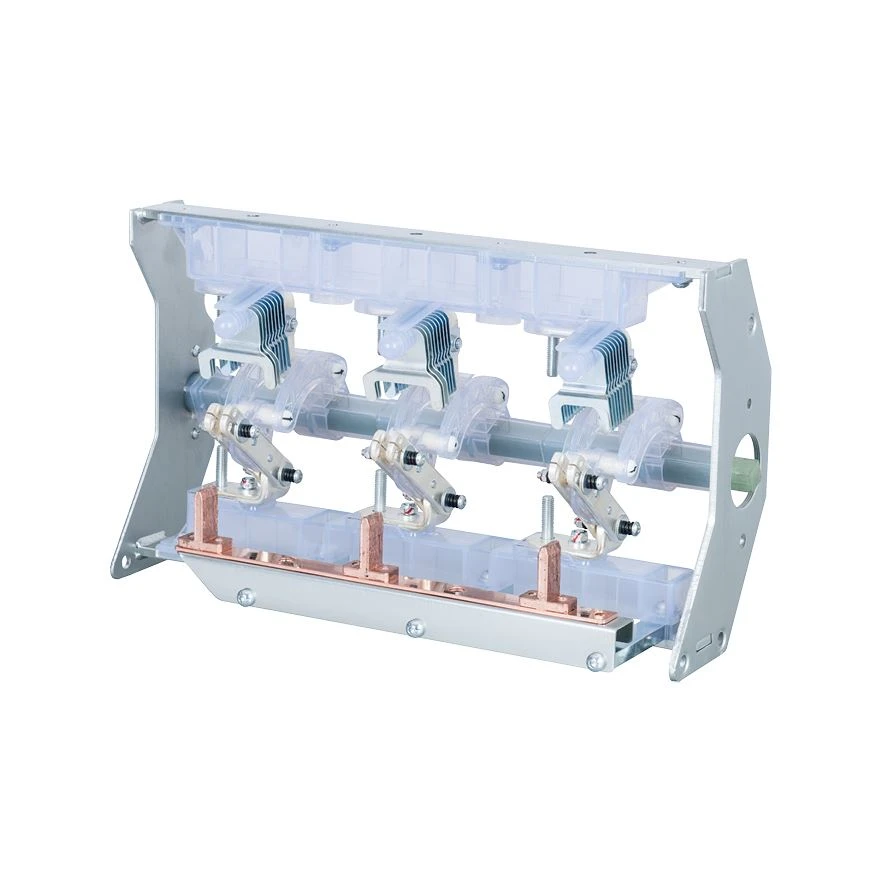

สวิตช์ฉนวนแก๊ส

สวิตช์หุ้มฉนวนแก๊สแรงดันไฟฟ้าสูงเป็นอุปกรณ์ไฟฟ้าที่มีฟังก์ชั่นอยู่ระหว่างเบรกเกอร์วงจรแรงดันสูงและการเชื่อมต่อแรงดันไฟฟ้าสูง มันมักจะใช้ในซีรีส์ที่มีฟิวส์แรงดันสูง ใช้สำหรับควบคุมหม้อแปลงไฟฟ้า สวิตช์โหลดแรงดันสูงติดตั้งอุปกรณ์เสริมการติดเชื้อแบบง่ายดังนั้นพวกเขาจึงสามารถเปิดและปิดกระแสโหลดและกระแสเกินพิกัดได้ อย่างไรก็ตามมันไม่สามารถทำลายกระแสไฟฟ้าลัดวงจรได้ดังนั้นโดยทั่วไปจะใช้เป็นอนุกรมที่มีฟิวส์แรงดันสูงเพื่อให้การป้องกันการลัดวงจรผ่านฟิวส์

สวิตช์ฉนวนแก๊สสอดคล้องกับข้อกำหนดที่เกี่ยวข้องของ GB3804-2017 "3.6kV-40.5kV แรงดันไฟฟ้าสูงสวิตช์โหลด AC" และ GB16926-2009 "สวิตช์โหลดแรงดันไฟฟ้าสูง AC-ฟิวส์รวมอุปกรณ์ไฟฟ้า" วงจรหลัก: 630A-20KA (4S), 25KA (3S); ชีวิตเชิงกล: 5,000 ครั้ง วงจรสายดิน: 20ka (2s) ชีวิตเชิงกล: 2,000 ครั้ง
